通気断熱WB工法





通気断熱WB工法とは?


「2つの通気層」と「温度感知式の形状記憶バネを使用した自動開閉装置」を利用して、
夏と冬で自動的に空気の流れを無電力で切り替える仕組みのことをいいます。




WB=ダブルブレス(W+Bless)・・・ふたつの呼吸(二重の通気層)を意味しています。



ひとつめの呼吸は、「家の呼吸」です。

気温の変化で反応する形状記憶合金を使った仕組みで、壁の中の空気をコントロール。
夏は、壁の中の空気を流して室内の空気を快適に保ち、冬は、外の空気を遮断し、
気密性と断熱性を上げることで、室内の熱を逃しにくくします。



もうひとつの呼吸は、「壁面の呼吸」です。

日本の伝統的な土壁が持つ湿気を通す作用を応用し、季節に応じて、
家そのものが呼吸するしくみを開発。室内の化学物質や臭いを、屋外に排出するしくみです。
湿気があがりにくいので、カビの抑制にも効果を発揮します。
このふたつの呼吸により、「人」「家」「地球」が健康でいられる家が完成するのです。






通気断熱WB工法のしくみ


1.壁の中の通気性

壁の中を空気が流れるから、無駄な湿気も夏の熱気も家にこもりません。
湿気で木材が劣化しないから、家はいつまでも丈夫です。


通気口から入った空気は、床下のひんやりした空気と混ざって壁の中を上昇します。
自然な空気の流れが、焼け込みの熱を緩和し、無駄な湿気を一掃する仕組みです。
壁の中を空気が流れることで、室内は熱気の影響を受けにくい快適な空間になります。



1、壁の中の通気性 (イラストのみ).jpg

2.気温に反応する形状記憶合金

暑くなったら服を脱ぎ、寒くなったら服を着こむ。
人はそうやって季節に応じた服装をしています。
家も同じように、季節に合わせて衣替えすることができるのです。


WB工法は、各通気口に、気温の変化で伸縮する形状記憶合金を利用しています。
気温に応じて通気口が自動的に開閉する発想により、家も人と同じように衣替えができるのです。




3.気密性と断熱性

形状記憶合金で通気口から冷気を遮断し、冬の冷え込みを抑えます。
壁の中に空気の層ができて、家の中の気密性と断熱性がアップします。


気温が低下すると各通気口は自動的に閉じて、冷たい空気の侵入を防ぎます。
壁の中の空気を動きにくくすることで、室内暖房の熱が逃げにくくなり断熱性がアップします。
夏の通気性とは一変、家は気密性が高い状態になります。




4.湿気を通す壁

土壁の原理を応用し、臭いも化学物質も湿気と一緒に壁を通過。
換気システムに頼らなくても、深呼吸したくなる結露しない家が実現します。


室内の有害な化学物質や生活臭は、湿気とともに透湿性の壁を透過して、屋外へ
排出されます。機械による室内換気をしなくても、室内ホルムアルデヒド濃度を
低く抑えることができます(厚生労働省指標値0.08ppm)。余分な湿気も抑える
ので結露する心配もありません。室内は常にクリーンな空気で保たれます。






シックハウス

厚生労働省によると、日本人の2人に1人が何らかのアレルギー疾患にかかっていると
されています。アレックス創建では近年、社会問題になっているシックハウスやアトピー、
喘息などの健康被害から住む人を守り、心が安らぎ健やかに暮らせる家を提供します。





シックハウスの対策

「通気断熱WB工法」の透湿性が高い壁は湿気や化学物質を屋外へ排出します。
シックハウス症候群の原因となるホルムアルデヒドの室内濃度も低く抑えることができます。
機械換気に頼ることなく、室内は常に健康に良い状態が保たれます。

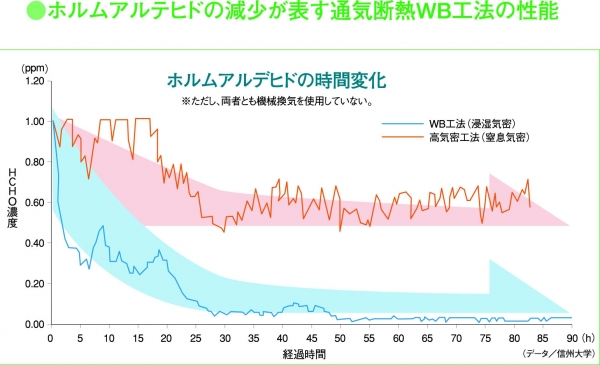

室内ホルムアルデヒド濃度の測定実験


住宅の平均寿命

日本の住宅の平均寿命は26年。他の国に比べると圧倒的に短いです。
しかし、WB HOUSEは世代を超えて永く住むことができる住宅です。
また、機械に頼らない換気により、冷暖房の使用を大幅に削減しました。
電力を抑えることは環境にも優しく、経済的なのです。
